Shut-off piece

internal thread R1/4", free passage Ø 7 mm, connection quick snap

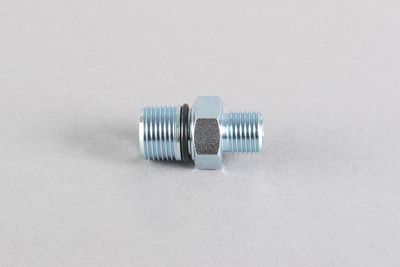

Double nipple
external thread G3/8" to G1/4"

for ram injection lance 1/2", O-ring, free passage Ø 8 mm, AF19

Bayonet plug
external thread G3/8"

for ram injection lance 1/2", 2 x O-ring

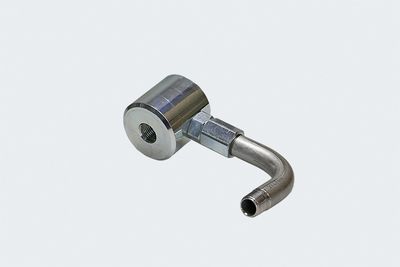

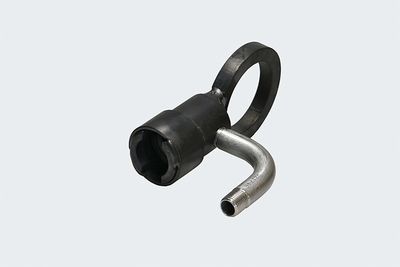

Pulling and injection head

connection bayonet coupling, 90° bend with connecting thread G1/4", eyelet for crane hook

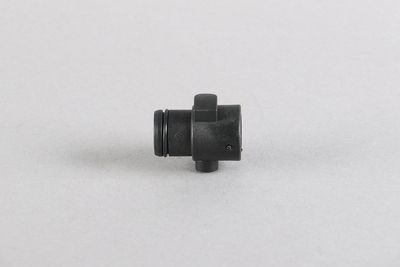

Bayonet plug
internal thread G1/4"

for ram injection lances 1/4", O-ring

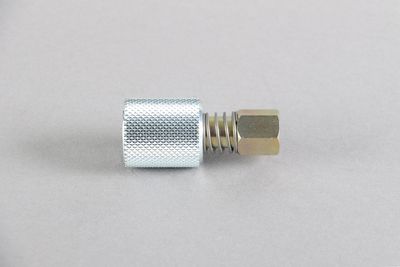

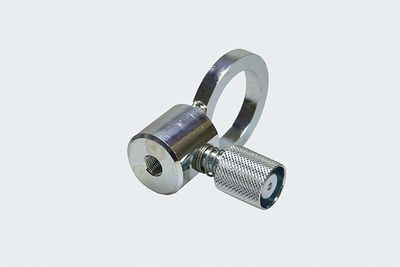

Pulling and injection head

for crane hook, with safety coupling incl. pan head nipple for connection sliding coupling

with pan head nipple, connection sliding coupling, internal thread G1/4"

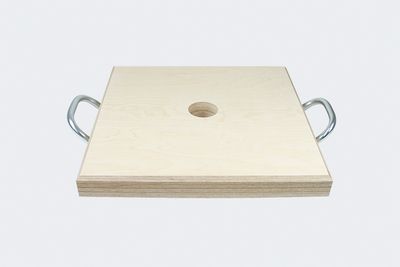

Supporting plate
490 x 490 x 50 mm

for pneumatic pulling device, wood with outlet opening Ø 70 mm, 2 handles

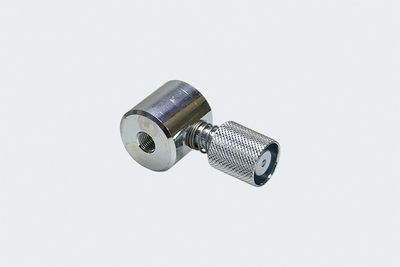

Pulling and injection head

for PU and silicate resins, acrylate gel, internal thread G1/4", safety coupling incl. pan head nipple for connection sliding coupling

Pulling and injection head

for mineral material, internal thread G1/4", turning knuckle, 90° bend, connecting thread G1/4"

moving device, 4 x double-acting cylinders, 5/2-way oscillating valve, 3/2-way hand valve with locking function, reducing valve, incl. instruction manual

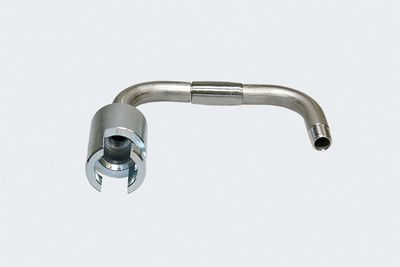

Ram- and injection head

external thread G1/4", internal thread G1/4", SDS-Plus

connection bayonet coupling, 2 x 90° bend, connecting thread G1/4"

for hydraulic pulling device, splash guard, protective half

2 Varianti di visualizzazione

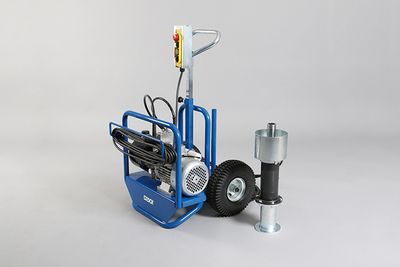

DESOI PullDevice H-1

with electric hydraulic unit 230 V, moving device, a double-acting special cylinder with through bore Ø 30 mm, holding plate for drawing head, 2 x 5 m hydraulic hose Ø 6 mm and remote control, incl. instruction manual

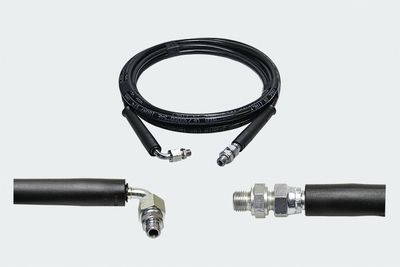

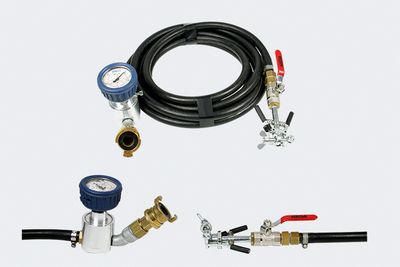

Material hose
Ø 13 mm, 5 m

quick snap with safety catch, ball valve 1/2", lock-type GEKA coupling, pressure gauge unit 0 - 40 bar

DESOI w.i.l.m.a. - AY
DESOI AirPower M35-3C VA

moving device, 1.2 m suction system Ø 20 mm with suction basket Ø 100 mm: component A and B: black, 2 x manometer 0 - 250 bar, rinsing pump S25, 1.2 m suction system Ø 13 mm with suction basket Ø 40 mm: black, material hose connection: component A: external thread M16x1,5; component B: external thread M14x1,5; rinsing connection: external thread M12x1,5; return hoses Ø 8 mm: transparent, air connection: air plug NW 7.2, DESOI w.i.l.m.a.: control cabinet with integrated control, 10 m supply cable, on/off switch, control lamp, 2 x flow sensor, pressure sensor, Tablet Microsoft Surface Go 2 Platinum with protective cover, incl. instruction manual A professional briefing is mandatory. This is free of charge via video conference. On-site instruction is also possible by arrangement and at a charge. A tariff must be selected for the w.i.l.m.a. data management system.

2 Varianti di visualizzazione

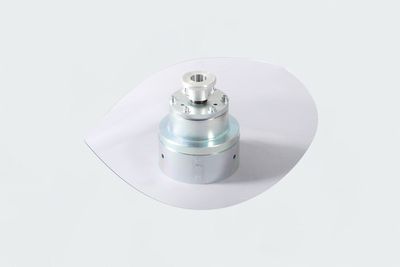

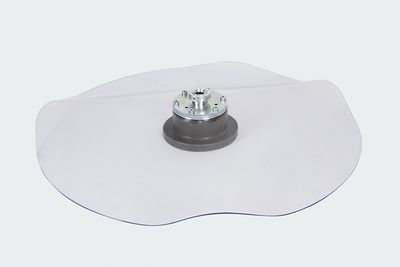

Pulling head

for pneumatic pulling device, splash guard

2 Varianti di visualizzazione

Pagina

Iniezione ed estrazione simultanea di lance di iniezione a pistone con punte perse

Un processo speciale è l'iniezione e l'estrazione simultanea delle lance di iniezione del pistone quando si utilizza la punta persa. DESOI fornisce l'attrezzatura completa per la tecnologia delle macchine manuali o pneumatiche. Per l'iniezione dei materiali in espansione è necessario utilizzare una valvola di non ritorno. Il sistema è di facile utilizzo, riutilizzabile (a parte la punta) e l'installazione avviene senza grandi attrezzature. Di conseguenza, l'impatto sul terreno e nelle immediate vicinanze è basso. È possibile effettuare l'iniezione mirata in base al volume o al criterio di pressione. Il processo viene utilizzato quando si riempiono cavità nel terreno, per sigillare ad esempio dighe e terrapieni e per la stabilizzazione e il consolidamento del suolo.

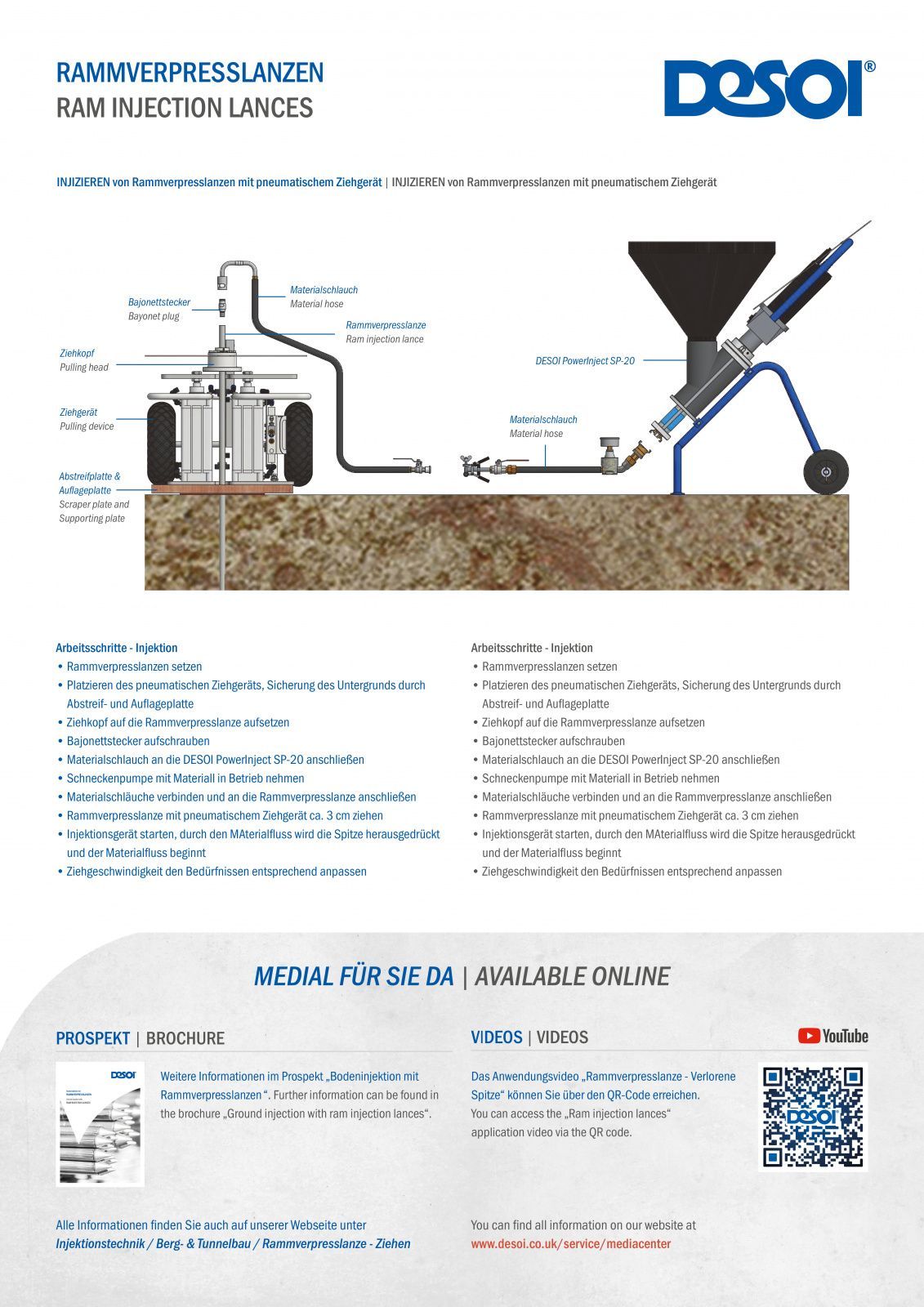

Flyer Ram injection lances

open PDF

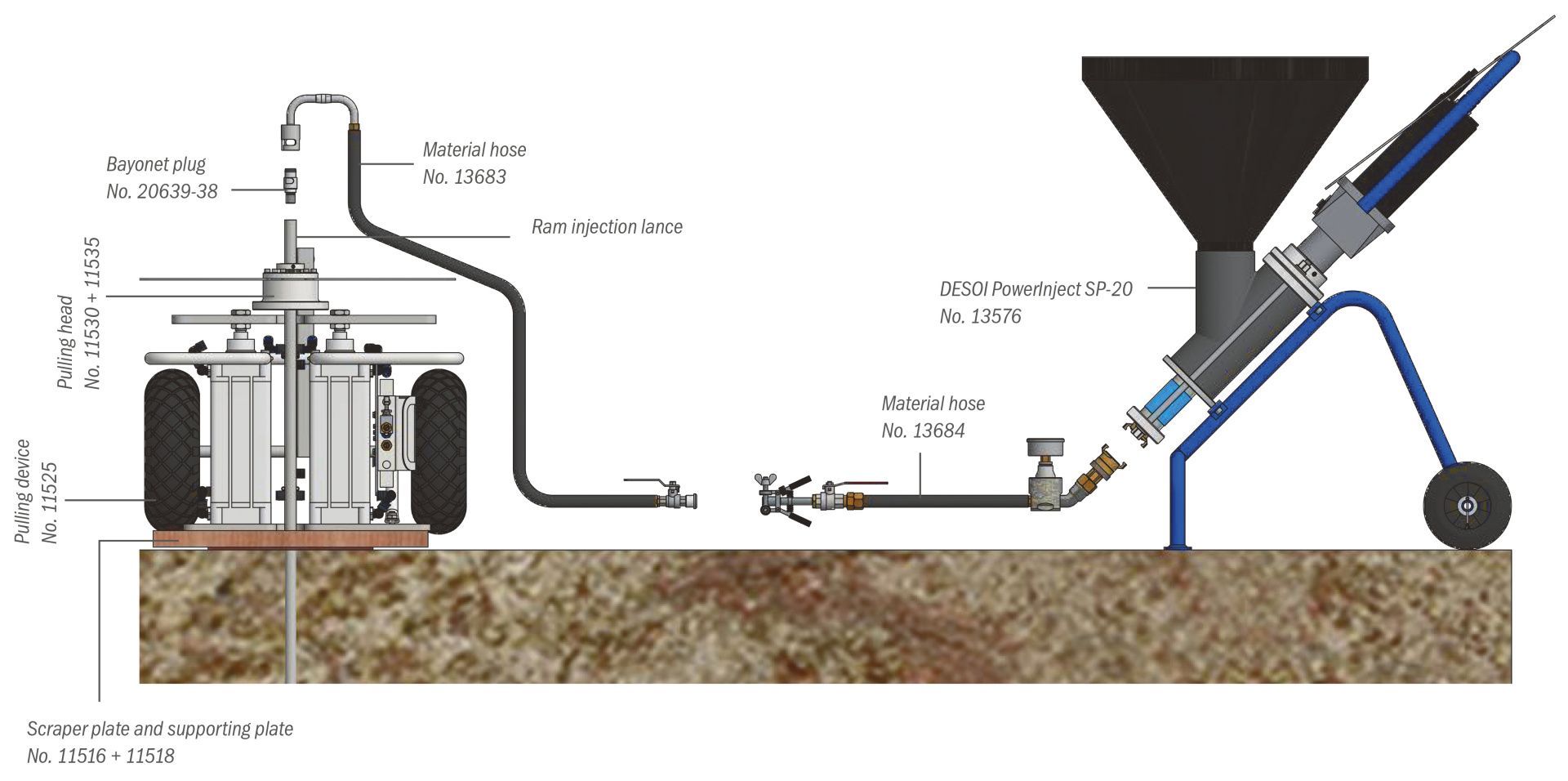

Iniezione

Fasi di lavoro

Posizionare lance di iniezione con punte perse
Posizionamento del dispositivo di sollevamento pneumatico, fissaggio del supporto con piastra di smontaggio e di base (n. 11516 + 11518)
Posizionare la testa di trazione (n. 11530 + 11535) sulla lancia di iniezione
Avvitare il connettore a baionetta (n. 20639-38)
Collegare il tubo del materiale (n. 13683) al DESOI PowerInject SP-20
Avviare la pompa a vite DESOI PowerInject SP-20 (n. 13576) con il materiale
Collegare i tubi del materiale (n. 13684) e connetterli alla lancia di iniezione

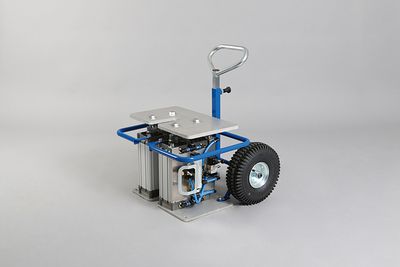

Tirare la lancia di iniezione di circa 3 cm con il dispositivo di trazione pneumatico (n. 11525)
Avviare il dispositivo di iniezione, il flusso di materiale spinge fuori la punta e inizia il flusso di materiale
Regolare la velocità di trazione in base alle proprie esigenze

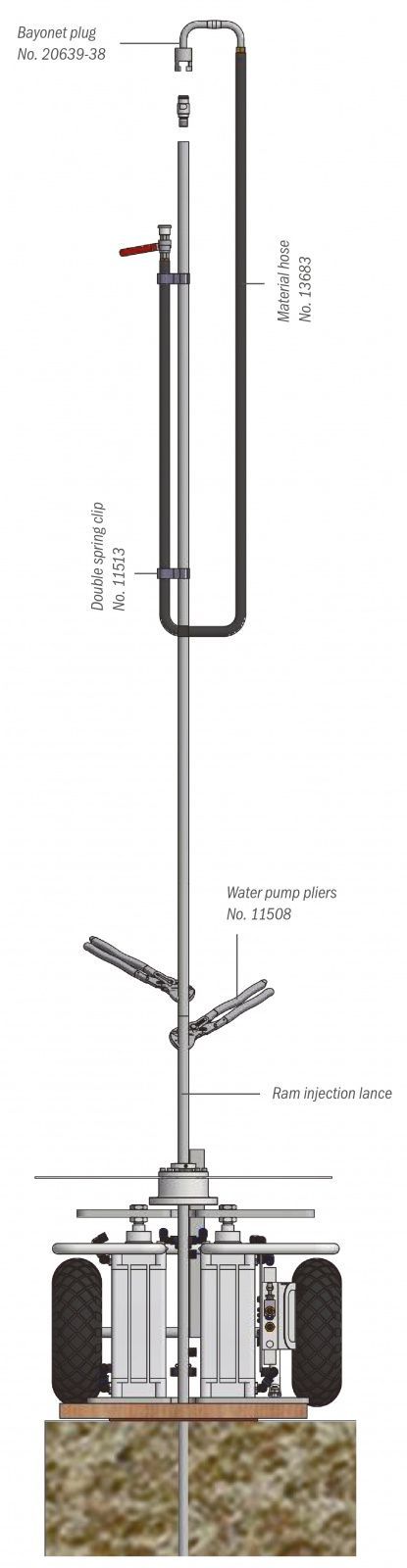

Trazione

Fasi di lavoro

Quando viene raggiunta l'altezza di estensione (circa 3 m), spegnere il DESOI PowerInject SP-20, chiudere entrambe le valvole a sfera
Scollegare i tubi del materiale
Aprire brevemente la valvola a sfera per scaricare la pressione dal tubo del materiale e quindi richiuderla
Fissare il tubo del materiale con una doppia pinza a molla
Allentare la lancia sopra il dispositivo di trazione con due pinze per pompa d'acqua e ruotarla a mano
Posare la lancia di iniezione (risciacquare se necessario), scollegare il tubo del materiale
Se necessario, iniettare e tirare altre lance o pulire il materiale di lavoro

In alternativa, le lance di iniezione possono essere trainate con un mini-escavatore o simili.
