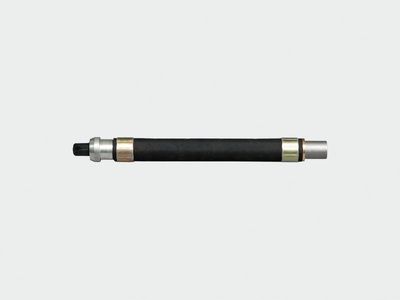

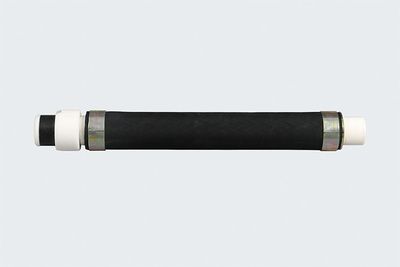

Dispositivo di chiusura per fori trivellati

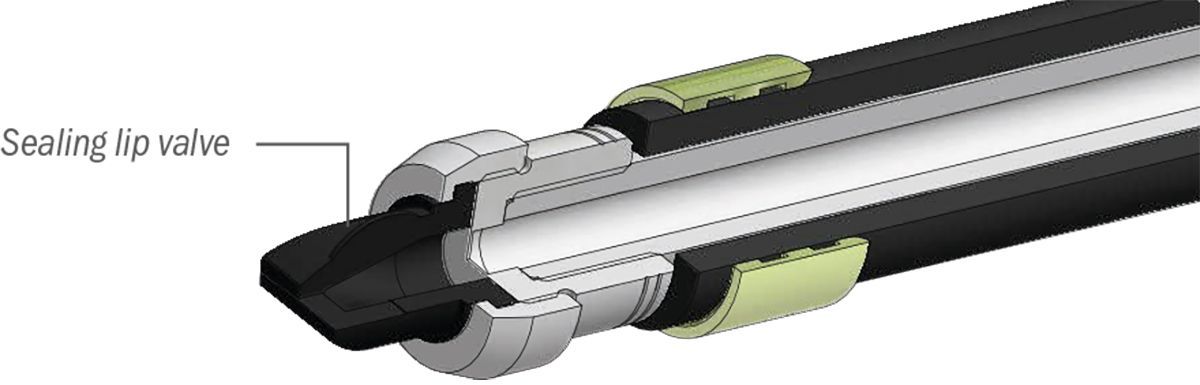

for borehole Ø 34-45 mm, total length 315 mm, inflation hose length 170 mm, sealing lip valve, connecting thread inside G1/2", steel lower part

3 Varianti di visualizzazione

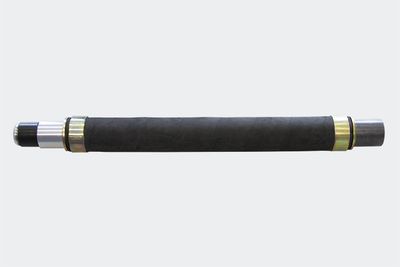

Borehole seal BLV 43

for borehole Ø 43-70 mm, total length 480 mm, inflation hose length 330 mm, sealing lip valve, connecting thread inside G1/2", polymer lower part

3 Varianti di visualizzazione

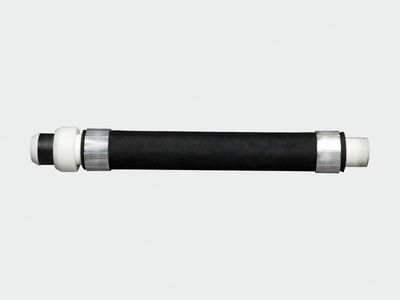

Borehole seal BLV 55

burst pressure 25 bar, for borehole Ø 55-75 mm, total length 350 mm, inflation hose length 170 mm, inner-tube valve, adapter connecting thread G1" inside, polymer lower part

for borehole Ø 55-87 mm

9 Varianti di visualizzazione

Borehole seal BLV 85

for borehole Ø 85-155 mm, total length 640 mm, inflation hose length 500 mm, sealing lip valve, connecting thread inside G1", M56x2-LH outside (left-handed thread), locking ring, polymer lower part

3 Varianti di visualizzazione

Borehole seal BLV 135
burst pressure 25 bar

for borehole Ø 135-210 mm, total length 1.045 mm, inflation hose length 660 mm, sealing lip valve, connecting thread inside G1½", polymer lower part

Borehole seal BLV 170

for borehole Ø 170-250 mm, total length 1.165 mm, inflation hose length 760 mm, sealing lip valve, connecting thread inside G2", polymer lower part

3 Varianti di visualizzazione

extension

for borehole seal, aluminum tube Ø 20 x 3 mm, external thread M20x2 x 15 mm long

3 Varianti di visualizzazione

Steel sleeve
M20x2

galvanized, hexagon, AF30 x 30 mm long

Double nipple
G1/2" to M20x2

steel galvanized, AF22 x 40 mm long, free passage Ø 14 mm

Borehole seal BLV 90
burst pressure 50 bar

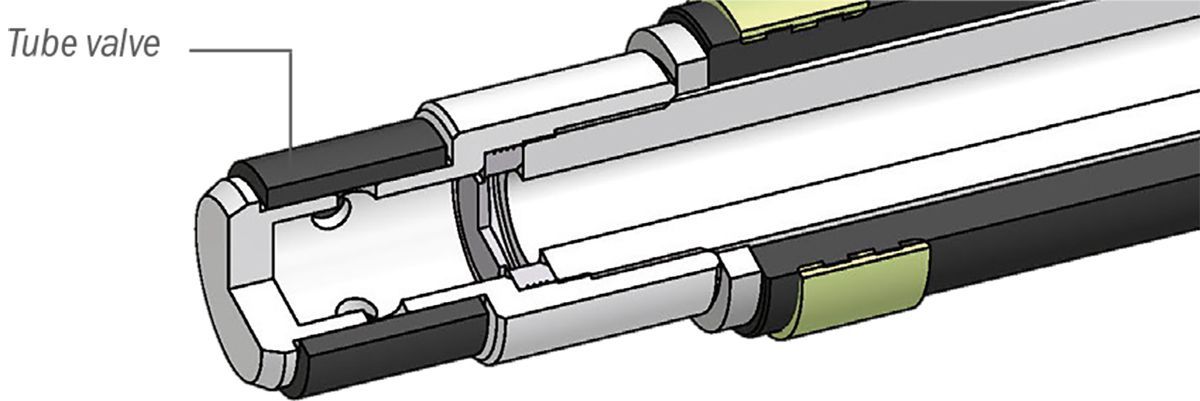

for borehole Ø 90-155 mm, total length 640 mm, inflation hose length 400 mm, burst plug 50 bar, tube valve connecting thread outside M56x2LH (left-handed thread), polymer lower part

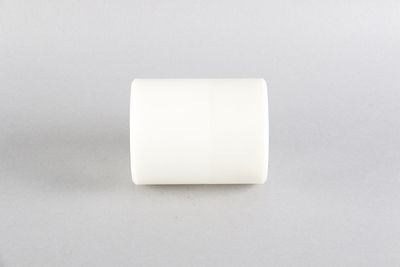

for borehole seal BLV 90, polymer, Ø 80 x 100 mm, M56x2LH inside (left-handed thread) to internal thread NQ

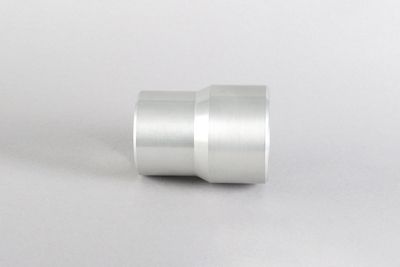

for borehole seal Ø 90 mm, aluminium, Ø 75 x 100 mm, M56x2LH inside (left-handed thread) to internal thread NQ

for borehole seal Ø 90 mm, steel, Ø 70 x 100 mm, M56x2LH inside (left-handed thread) to internal thread NQ

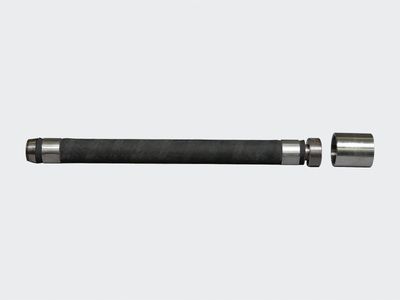

Borehole seal BLV 56
Burst pressure 50 bar

for borehole Ø 56-87 mm, total length 605 mm, inflation hose length 440 mm, connecting thread outside G1", sealing plug

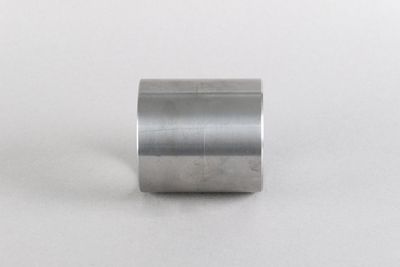

connection with the thread ring (67941), steel Ø 70 x 75 mm, M60x2-LH inside (left-hand thread) to NQ inside

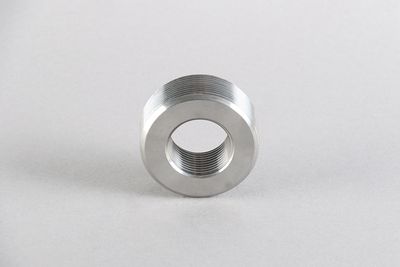

Threaded ring M60x2LH outside
to interal thread G1"

steel, M60x2LH outside (left-handed thread)

Dispositivo di chiusura per fori trivellati

I dispositivi di chiusura per fori trivellati con tubi interni in plastica sono utilizzati principalmente nel campo dell'estrazione e della realizzazione di tunnel per turare i fori trivellati o per interventi di riempimento. Con i dispositivi di chiusura per fori trivellati, la roccia circostante (cavità) viene iniettata per la solidificazione con resine sintetiche, materiali minerali, ecc.

Bodeninjektion mit Blaehpacker, Hydraulik, Bohrlochverschluss

Ground injection with
Inflatable packers, Hydraulic packers, Borhole seals

PDF german/english

PDF german/french

Ambiti di applicazione

Stabilizzazione del suolo a diverse profondità
Indurimento del terreno roccioso friabile
Indurimento del substrato roccioso fratturato
Iniezioni nei componenti
Iniezioni nel terreno sotto i componenti
Impermeabilizzazione chiusura mineraria dei pozzi
Iniezioni di sollevamento
Perforazione esplorativa nel settore minerario

Vantaggi e benefici

Tenuta semplice e affidabile nel foro
Ampio campo di espansione del tubo di gonfiaggio
Utilizzabile a diverse profondità
I dispositivi di chiusura per fori trivellati in plastica utilizzati possono essere forati facilmente quando necessario
I tubi interni in plastica evitano danni agli strumenti di estrazione
